Если речь заходит о физическом уровне, значит, обязательно должно встретиться слово Ethernet (непереводимое на русский язык). Это слово ссылается на набор стандартов и правил, относящихся как к канальному уровню, так и к физическому. Различают стандарты по установке скорости передачи данных, типу кабеля и его (кабеля) допустимой длины. Наиболее распространенные физические среды - витая пара и оптический кабель.

Таблица 2.1 Виды стандартов Ethernet

Название Альтернативное название Скорость Среда/Максимальная длина
Ethernet 10BASE-T 10Мбит/с медь/100 метров
FastEthernet 100BASE-TX 100Мбит/с медь/100 метров
GigabitEthernet 1000BASE-T 1000Мбит/с медь/100 метров
1000BASE-LX 1000Мбит/с оптика/5 км
1000BASE-SX 1000Мбит/с оптика/550 м

Витая пара и RJ-45 коннектор

Витая пара (UTP - unshielded twisted pair), коннектор (RJ-45), порт, куда вставляется RJ-45, - все это определяют стандарты скрытые за словом Ethernet.

Витая пара состоит из восьми проводов, образующих четыре скрученных пары. Каждый провод отличается по цвету. Есть монотонные провода - оранжевый, коричневый, синий, зеленый, a также есть провода, имеющие такие же цвета, но с обвитием белой полосой, будем называть их бело-оранжевый, бело-коричневый, бело-синий, бело-зеленый. Эти провода находятся под изоляционной оболочкой (чаще всего белой). Для удобства ниже представлен список сокращений цветов:

  • О - оранжевый
  • З - зеленый
  • С - синий
  • К - коричневый
  • Б/О - бело-оранжевый
  • Б/З - бело-зеленый
  • Б/С - бело-синий
  • Б/К - бело-коричневый

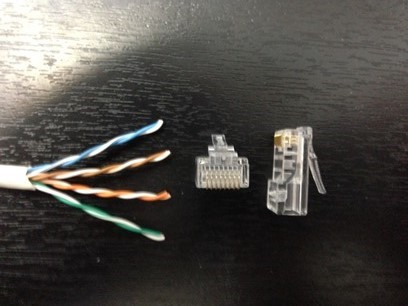

Рисунок 2.1 Витая пара и RJ-45
Рисунок 2.1 Витая пара и RJ-45

RJ-45 коннектор имеет восемь контактов, которые внутри коннектора могут соединяться с проводом. Существует два стандарта обжимки кабеля (правильного распределения проводов внутри RJ-45, рисунок 2.2).

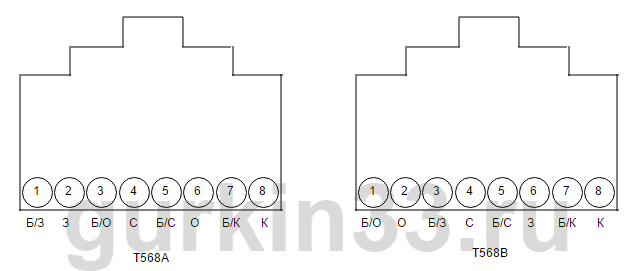

Рисунок 2.2 Два стандарта обжимки кабеля
Рисунок 2.2 Два стандарта обжимки кабеля

Кроссовер и прямой кабель

Прежде чем перейти к различию между "прямым" кабелем и кроссовером (crossover), следует пояснить по каким проводам идет передача (Tx), а по каким - прием (Rx), в зависимости от вида устройства.

Таблица 2.2 Разнотипные устройства

Устройства передающие по 1,2 и принимающие по 3,6 Устройства передающие по 3,6 и принимающие по 1,2
ПК (PC) ХАБ (HUB)
Маршрутизатор (Router) Коммутатор(Switch)

Чтобы соединить два ПК (однотипные устройства) надо использовать кроссовер (crossover) - кабель с разной обжимкой на концах (на одном конце T568A на другом T568B), рисунок 2.3 показывает его использование. При таком раскладе соединяется пара контактов, которая передает сигнал с парой, которая принимает, благодаря тому что, например бело-оранжевый и оранжевый на одном конце соединяют контакты 1,2(передача для PC), а на другом конце контакты 3,6(прием для PC).

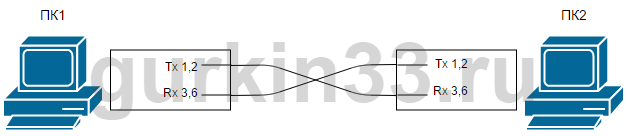

Рисунок 2.3 Соединение двух однотипных устройств кроссовером
Рисунок 2.3 Соединение двух однотипных устройств кроссовером

Чтобы соединить ПК и HUB (Хаб), нужно использовать "прямой" кабель - кабель с одинаковой обжимкой на концах (например, на одном конце T568A на другом T568A, рисунок 2.4).

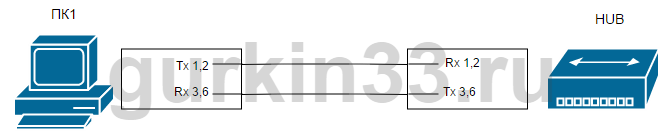

2.4 Соединение двух разнотипных устройств прямым кабелем
Рисунок 2.4 Соединение двух разнотипных устройств прямым кабелем

На данный момент, относительно новые устройства могут сами определить по каким контактам передавать, а по каким принимать. Использование кроссовера или прямого кабеля сводится сейчас к виду хорошего тона, при развертывании сети, и избавит от неприятностей, если такие возникнут.
