Данный раздел посвящен настройке роутера из "коробки".

Когда роутер загружается и не находит файла конфигурации (startup-config), он предлагает пройти процесс первичной настройки. Этот процесс рассматриваться не будет и при настройке нового роутера, мы будем пропускать этот процесс.

С этого раздела и далее мы будем "развлекаться" с бесклассовой адресацией. Если вы не знаете что такое бесклассовая адресация, обратитесь к этому разделу

Наш Спонсор

Наш Спонсор

Информация

Packet Tracer version: 6.2.0

Рабочий файл: скачать

Версия файла: 1.0

Практика


Начальные данные

В данной практической работе будет использоваться схема сети, которая представлена на рисунке ниже.

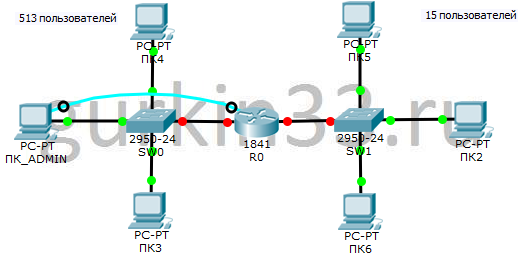

Схема сети для практической работы
Схема сети для практической работы

Все "манипуляции" с роутером можно осуществлять только при помощи ПК_ADMIN (либо с других ПК в сети).

В данной практической работе необходимо спланировать две подсети, в одной будет 15 сотрудников, а в другой 513. Адресация не должна выходить за рамки диапазона 10.18.0.0 - 10.18.4.255.

Цели

  1. Спланировать адресацию сети, на основе первоначальных данных.
  2. Выполнить базовую настройку роутера.
  3. Изучить таблицу маршрутизации, arp-таблицу, рассмотреть основные show команды для изучения интерфейсов.
  4. Настройка ssh, telnet с использованием логина/пароля.

Выполнение

  1. Спланировать адресацию сети, на основе первоначальных данных

    Здесь надо вспомнить раздел бесклассовой адресации, где были примеры нахождения номера сети, полагаясь на количесво пользователей. Здесь этот процесс рассматриваться не будет.

    Для 513 пользователей мы будем использовать подсеть 10.18.0.0/22, с диапазоном доступных адресов 10.18.0.1 - 10.18.3.254.

    Для 15 пользователей мы будем использовать подсеть 10.18.4.0/27, с диапазоном доступных адресов 10.18.4.1 - 10.18.4.30.

    Интерфейсы у роутера:
    1. Fa0/0 - 10.18.1.0/22 (обратите внимание, что ip адрес заканчивается на 0, такой выбор сделан для того, что бы развеять миф "об ip адресах заканчивающихся на 0 и 255", но надо понимать, что и у этой подсети есть ip адреса, которые мы не можем использовать 10.18.0.0 и 10.18.3.255);
    2. Fa0/1 - 10.18.4.1/27

    Указанные интерфейсы будут являться шлюзами по умолчанию (gateway).

  2. Выполнить базовую настройку роутера

    Что бы приступить к настройке R0, надо подключиться к нему консолью через ПК_ADMIN. Первое, что вы увидите:


              --- System Configuration Dialog ---

     Continue with configuration dialog? [yes/no]: no


     Press RETURN to get started!


     Router>



    Router предлагает произвести первоначальную настройку, набрав no, мы отказались ее произвести (первоначальная настройка рассматриваться не будет).

    У роутера из "коробки" (без файла конфигурации startup-config) все порты находятся в состоянии administratively down, т.е. выключен. Настроим порты роутера, указав ip адреса, обозначенные в первом пункте.


     Router(config)#interf fa 0/1
     Router(config-if)#ip add
     Router(config-if)#ip address 10.18.4.1 255.255.255.224
     Router(config-if)#no shutdown
     Router(config-if)#
     %LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

     %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

     Router(config-if)#interf fa 0/0
     Router(config-if)#ip address 10.18.1.0 255.255.252.0
     Router(config-if)#no shut

     Router(config-if)#
     %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

     %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

     Router(config-if)#



    Как вы могли уже заметить командная строка коммутатора и роутера внешне ничем не отличается, самое главное отличие - набор команд для каждого типа устройств. Мы уже выставляли ip адрес на коммутаторе, аналогично мы сделали это на роутере - зашли в режим настройки интерфейса interface fastethernet <номер интерфейса>, назначили ему ip адрес командой ip address <ip адрес> <маска> и включили интерфейс no shutdown. Теперь я переименую роутер в R0, но вам не покажу как я это сделал, т.к. мы уже это проходили.

    Теперь распределим ip адреса по компьютерам в сети (в дальнейшем мы научимся использовать DHCP и распределение будет происходить динамически):

    • ПК_ADMIN - 10.18.1.255/22
    • ПК_3 - 10.18.1.3/22
    • ПК_4 - 10.18.1.4/22
    • ПК_2 - 10.18.4.2/27
    • ПК_5 - 10.18.4.5/27
    • ПК_6 - 10.18.4.6/27

    Рисунок 1.1 демонстрирует настройку ip адреса на ПК_ADMIN, аналогично надо настроить все компьютеры в сети. Не забудьте указать шлюз по умолчанию (gateway)! В сети 10.18.0.0/22 это 10.18.1.0, а в сети 10.18.4.0/27 это 10.18.4.1! Рисунок 1.2 показывает проверку доступности R0 с ПК_ADMIN, при помощи команды ping.

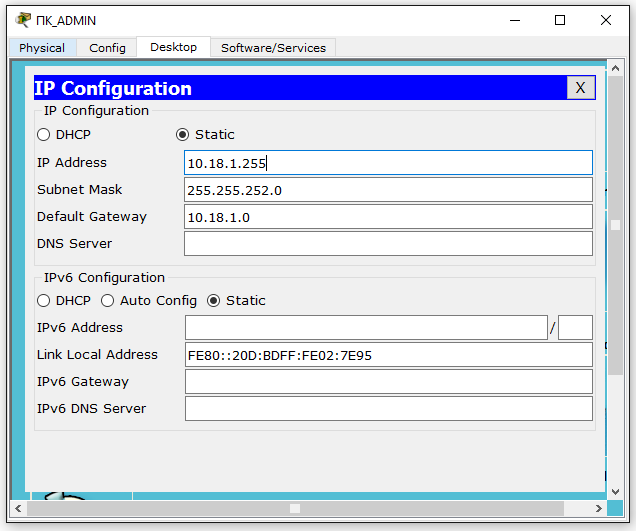

    Рисунок 1.1 Настройка ip адреса на ПК_ADMIN
    Рисунок 1.1 Настройка ip адреса на ПК_ADMIN

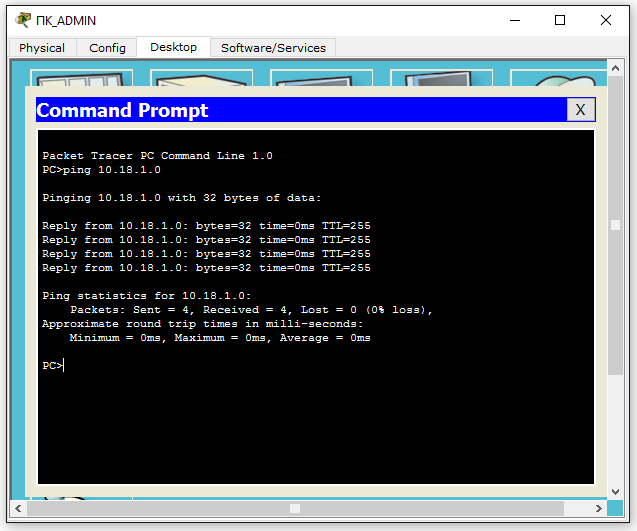

    Рисунок 1.2 Проверка доступности R0 c ПК_ADMIN
    Рисунок 1.2 Проверка доступности R0 c ПК_ADMIN
  3. Изучить таблицу маршрутизации, arp-таблицу, рассмотреть основные show команды для изучения интерфейсов

    Что бы просмотреть таблицу маршрутизации на роутере, надо вызвать команду show ip route.


     R0#sh ip route
     Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
            D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
            N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
            E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
            i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
            * - candidate default, U - per-user static route, o - ODR
            P - periodic downloaded static route

     Gateway of last resort is not set

          10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
     C       10.18.0.0/22 is directly connected, FastEthernet0/0
     C       10.18.4.0/27 is directly connected, FastEthernet0/1
     R0#



    В самом начале вывода этой команды, есть дополнение под названием Codes - список используемых символов и их описание. После слов Gateway of last resort is not set (что означает эта фраза, мы узнаем в одном из следующих разделов) идет таблица маршрутизации. Первой строчкой указана классовая сеть 10.0.0.0/8 и сообщается, что она разделена на подсети, которые мы можем видеть под ней. Символ C означает connected (эта информация есть в Codes) или подключенный напрямую (directly connected). Т.е. роутер знает о существовании двух подсетей, подключенных к нему напрямую - 10.18.0.0/22 к интерфейсу FastEthernet0/0 и 10.18.4.0/27 к интерфейсу FastEthernet0/1.

    Раз роутер знает маршрут, то может пропускать пакеты между этими сетями. Еще раз убедитесь, что Gateway прописан на всех ПК правильно и после этого можно проверять достпность ПК_2 c компьютера ПК_3, рисунок 1.3 (на рисунке, Request timed out, говорит о том, что на первый запрос ПК_3 недождался, Request timed out, это нормально, если вы повторите команду, потерь больше не будет).

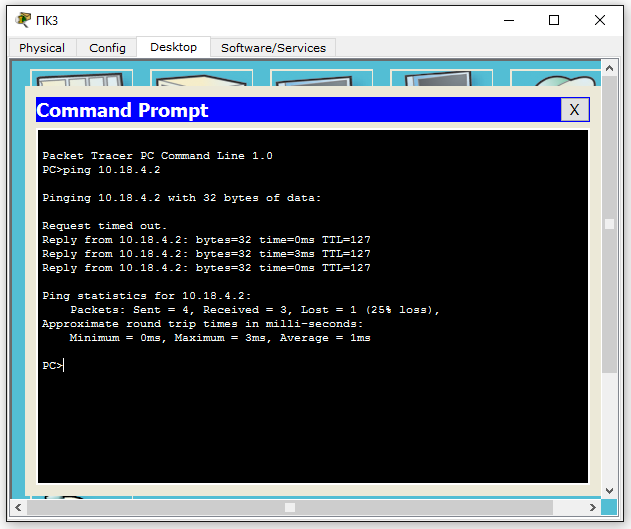

    Рисунок 1.3 Проверка доступности ПК_2 c ПК_3
    Рисунок 1.3 Проверка доступности ПК_2 c ПК_3

    Перед тем как изучать ARP-таблицу, я советую пропустить некоторый трафик через R0. Например, выполнить ping-запросы с ПК_4 на ПК_5, с ПК_6 на ПК_3, для того что бы ARP-таблица заполнилась. После надо вызвать команду show arp.


     R0#sh arp
     Protocol  Address          Age (min)  Hardware Addr   Type   Interface
     Internet  10.18.1.0               -   0007.ECB8.B501  ARPA   FastEthernet0/0
     Internet  10.18.1.3               185 000A.4188.50CA  ARPA   FastEthernet0/0
     Internet  10.18.1.4               2   0010.11E6.4557  ARPA   FastEthernet0/0
     Internet  10.18.1.255             0   000D.BD02.7E95  ARPA   FastEthernet0/0
     Internet  10.18.4.1               -   0007.ECB8.B502  ARPA   FastEthernet0/1
     Internet  10.18.4.2               185 00D0.BAC1.4150  ARPA   FastEthernet0/1
     Internet  10.18.4.5               2   0005.5E41.192A  ARPA   FastEthernet0/1
     Internet  10.18.4.6               1   0009.7C2B.0612  ARPA   FastEthernet0/1
     R0#



    Что полезного мы можем вынести из это таблицы? Во-первых соотношение ip адреса и MAC адреса. Во-вторых интерфейс на котором находится это устройство. В-третьих мы можем узнать когда впервые роутер узнал ARP-запись (Age (min) - возраст в минутах). По умолчанию, каждая ARP-запись находится 4 часа, а после удаляется.

    ARP-таблица может пригодиться для поиска устройства в сети по ip адресу. В начале мы ищем соответствующую ip адресу ARP-запись, что бы найти MAC адрес, а после, при помощи таблицы коммутации (таблицы мак адресов), ищем на каком порту какого коммутатора он находится.

    Мы уже изучили команду show ip interface brief, она показывает краткое состояние интерфейса.


     R0#sh ip interface brief
     Interface              IP-Address      OK? Method Status                Protocol

     FastEthernet0/0        10.18.1.0       YES manual up                    up

     FastEthernet0/1        10.18.4.1       YES manual up                    up

     Vlan1                  unassigned      YES unset  administratively down down
     R0#



    Есть так же команды show ip interface (рассматриваться не будет) и show interfaces (либо show interface <имя номер интерфейса> для просмотра информации по конкретному интерфейсу).


     R0#sh interface fa 0/0
     FastEthernet0/0 is up, line protocol is up (connected)
       Hardware is Lance, address is 0007.ecb8.b501 (bia 0007.ecb8.b501)
       Internet address is 10.18.1.0/22
       MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec,
          reliability 255/255, txload 1/255, rxload 1/255
       Encapsulation ARPA, loopback not set
       ARP type: ARPA, ARP Timeout 04:00:00,
       Last input 00:00:08, output 00:00:05, output hang never
       Last clearing of "show interface" counters never
       Input queue: 0/75/0 (size/max/drops); Total output drops: 0
       Queueing strategy: fifo
       Output queue :0/40 (size/max)
       5 minute input rate 0 bits/sec, 0 packets/sec
       5 minute output rate 0 bits/sec, 0 packets/sec
          35 packets input, 3463 bytes, 0 no buffer
          Received 2 broadcasts, 0 runts, 0 giants, 0 throttles
          0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort
          0 input packets with dribble condition detected
          30 packets output, 3140 bytes, 0 underruns
          0 output errors, 0 collisions, 1 interface resets
          0 babbles, 0 late collision, 0 deferred
          0 lost carrier, 0 no carrier
          0 output buffer failures, 0 output buffers swapped out
     R0#



    Здесь можно найти очень много полезной информаци. Интерфейс в рабочем состоянии, имеет статус up (так же могут быть состояния down - физически выключен, провод не вставлен или administratively down - выключен програмно, например, при помощи команды shutdown). Так же MAC адрес интерфейса (Hardware address), ip адрес (Internet address), MTU (что такое MTU). Бывает очень полезно узнать когда последнии раз принимались (Last input 00:00:08) или передавались (output 00:00:05) данные с этого интерфейса, а так же статистику скорости передачи, приема за пять минут ( 5 minute input/output rate 0 bits/sec, 0 packets/sec). Очень полезная информация о ошибках на интерфейсе. В строчке Input queue: 0/75/0 предпоследнее число отвечает за кол-пакетов, которые могут содержаться в буфере, а последнее число показывает сколько пакетов было отброшено при переполнении буфера. Строчка input errors показывает сколько всего было замечено пакетов с ошибками. Более подробную информацию вы можете найти тут.

  4. Настройка ssh, telnet с использованием логина/пароля

    Начнем с простого - создания пользователей. Но прежде чем создавать пользователей для удаленного подключения, надо разобраться с privilege level (уровень привилегий). Когда вы подключаетесь к роутеру "из коробки", вы попадаете User mode (пользовательский режим), которые имеет самые низкие права - privilege level 1. Если вы наберете enable, то попадете в Privilege mode (режим с привилегиями), который имеет наивысший права - privilege level 15. Мы не будем разбираться как можно распределять права, а просто всем пользователям будем выдавать максимальные права. Создадим нового пользователя.


     R0(config)#username gurkin33.ru privilege 15 password gurkin33.ru



    Готово. Теперь у нас есть первый пользователь с максимальными правами. Прежде чем переходить к настройке ssh, настроим telnet авторизацию по логин/паролю (до этого была авторизация только по паролю).


     R0(config)#lin vty 0 4
     R0(config-line)#login local
     R0(config-line)#transport input telnet



    Команда login local означает, что авторизовать (пользователя) надо из локальной базы пользователей. Раньше мы указывали команду privilege level 15 с помощью которой все пользователи подключенные по telnet получали максимальные права, но теперь мы научились выставлять права отдельные для каждого пользователя. Давайте подключимся к R0 c ПК_ADMIN, рисунок 1.4.

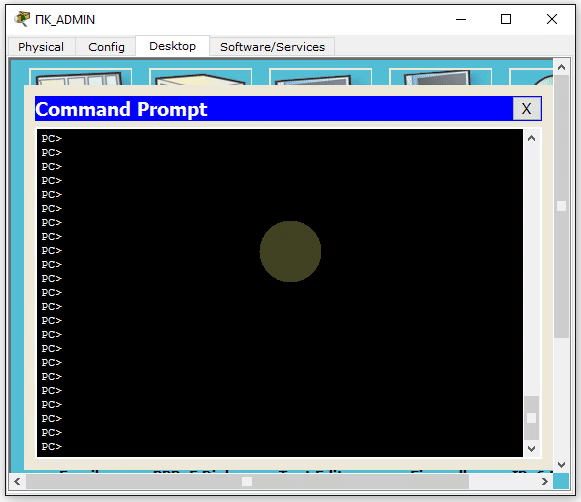

    Рисунок 1.4 Telnet к R0
    Рисунок 1.4 Telnet к R0

    Теперь мы можем приступить к настройке Secure Shell (ssh).

    SSH зашифровывает передаваемые данные, между клиентом и сервером, при помощи специального ключа (в нашем случае это "RSA" ключ (Rivest-Shamir-Adleman), в подробности вдаваться не будем). Ключ надо сгенерировать командой crypto key generate rsa. Но прежде чем генерировать ключ, надо указать доменное имя (например, gurkin33.ru) ip domain-name <доменное имя> (если вы не изменили hostname со стандартного Router на что-то иное, то самое время сделать это, потому что без этого ключ не сгенерится).


     R0(config)#ip domain-name gurkin33.ru
     R0(config)#crypto key generate rsa
     The name for the keys will be: R0.gurkin33.ru
     Choose the size of the key modulus in the range of 360 to 2048 for your
       General Purpose Keys. Choosing a key modulus greater than 512 may take
       a few minutes.

     How many bits in the modulus [512]: 1024
     % Generating 1024 bit RSA keys, keys will be non-exportable...[OK]

     R0(config)#



    Установили доменное имя gurkin33.ru. После запуска процесса генерации, роутер предлагает выбрать размер ключа (чем больше ключ, тем безопасней, но тем больше тратиться процессорное время на шифрование/дешифрование), по умолчанию 512 бит, в нашем примере мы сгенерировали ключ на 1024 бита.

    Остался еще один маленький момент, надо указать что бы роутер принимал ssh соединения, делается это при помощи команды transport input ssh (если вы хотите что бы работал telnet и ssh, то команду transport input all, а в реальном оборудовании можно так transport input ssh telnet).


     R0(config)#lin vty 0 4
     R0(config-line)#transport input ?
       all     All protocols
       none    No protocols
       ssh     TCP/IP SSH protocol
       telnet  TCP/IP Telnet protocol
     R0(config-line)#transport input all

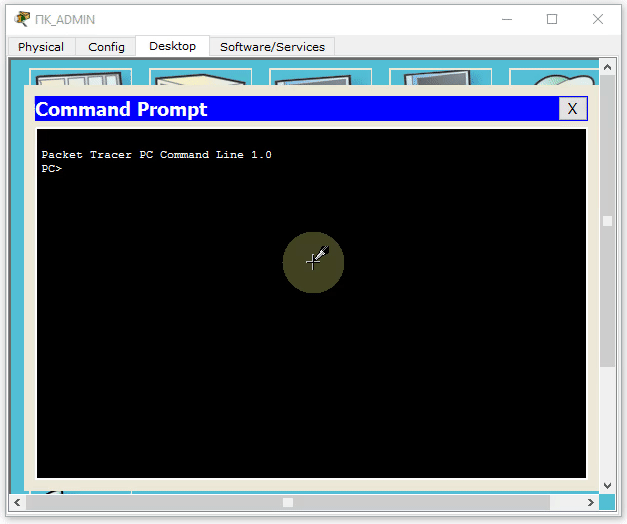

    Вот теперь давайте подключимся к R0 c ПК_ADMIN, рисунок 1.5. Для этого на ПК_ADMIN мы вызываем команду типа ssh -l <логин> <ip адрес>

    Рисунок 1.5 SSH к R0
    Рисунок 1.5 SSH к R0

    Ниже представлен "копипаст", для быстрой настройки ssh.


     lin vty 0 4
     transport input ssh
     login local
     ip domain-name example.ru
     hostname R_Name0
     crypto key generate rsa
     username g33 privilege 15 password cisco



Наш Спонсор

Наш Спонсор

Информация

Packet Tracer version: 6.2.0

Рабочий файл: скачать

Версия файла: 1.0

Лабораторка



Начальные данные

В данной лабораторной работе будет использоваться схема сети, которая представлена на рисунке ниже.

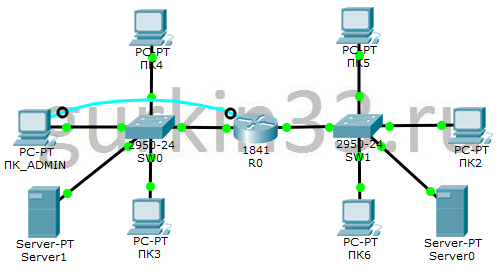

Схема сети для лабораторной работы
Схема сети для лабораторной работы

Все "манипуляции" с роутером можно осуществлять только при помощи ПК_ADMIN (либо с других ПК в сети). Логин/пароль от оборудования g33/gurkin33.ru, подключаться используя telnet. ip адресов никто не знает, надо определить их самому.

Задания

  1. Пользователь ПК4 жалуется, что может подключиться к Server0(172.16.17.200), но не может подключиться к Server1(192.168.36.228). У остальных пользователей все открывается. Скриншот прилагается.

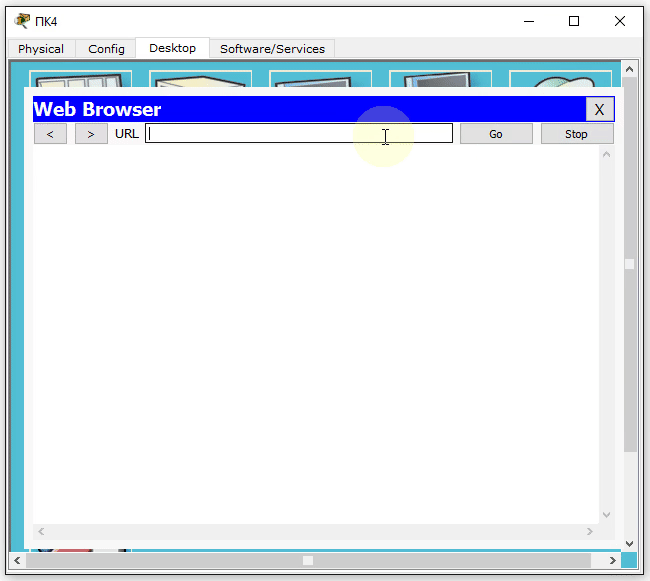

    Рисунок 1.6 Проблема на ПК4
    Рисунок 1.6 Проблема на ПК4
  2. Пользователь ПК5 жалуется, что не может подключиться к Server0, но при этом может подключиться к Server1. У остальных пользователей все открывается.
  3. Начальство требует настроить SSH на роутере R0 и добавить пользователя superAdmin c паролем welcome.

Выполнение

  1. Обратите внимание как настроен ПК4
  2. Обратите внимание как настроен ПК5
  3. Разбирали на практике.
