Cisco Discovery Protocol (CDP)

Начальные данные

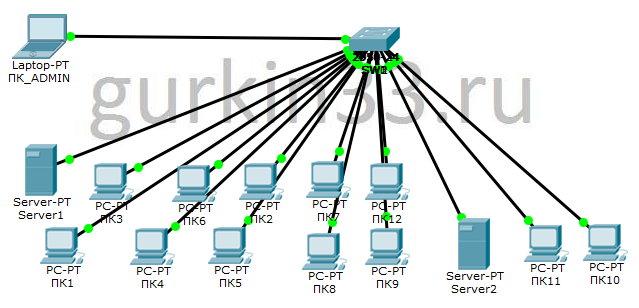

В данной практической работе схема сети не известна.

Все "манипуляции" можно осуществлять только при помощи ПК_ADMIN. Известен адрес одного из коммутаторов в сети - 10.7.1.17, а так же известно, что пароль у всех устройств gurkin33.ru.

Цели

1. Построить топологию существующей сети, используя CDP.

Выполнение

1. Построить топологию существующей сети, используя CDP.

   При помощи компьютера ПК_ADMIN подключимся к коммутатору и начнем изучать топологию.


    SW2#sh cdp neighbors
    Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
                      S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone
    Device ID    Local Intrfce   Holdtme    Capability   Platform    Port ID
    SW0          Fas 0/23         134            S       2950        Fas 0/23
    SW3          Fas 0/24         134            S       2950        Fas 0/24



   Первое, что мы выяснили подключившись по указанному ip, что локальное имя этого коммутатора SW2. С помощью команды show cdp neighbors можно посмотреть краткую информацию об устройствах, подключенных к SW2 ("соседей"). Тут указаны имена "соседей" (локальные имена устройств, Device ID), так же на каком порту коммутатора SW2 находится то или иное устройство (Local Intrfce), указан номер порта "соседа", к которому подключен SW2 (Port ID), и еще одна интересная информации - тип устройства (Capability), в данном случае S означает коммутатор (Switch). Давайте рассмотрим более подробную информацию по одному из "соседей".


    SW2#sh cdp neighbors detail

    Device ID: SW0
    Entry address(es):
      IP address : 10.7.1.215
    Platform: cisco 2950, Capabilities: Switch
    Interface: FastEthernet0/23, Port ID (outgoing port): FastEthernet0/23
    Holdtime: 156

    Version :
    Cisco Internetwork Operating System Software
    IOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(22)EA4, RELEASE SOFTWARE(fc1)
    Copyright (c) 1986-2005 by cisco Systems, Inc.
    Compiled Wed 18-May-05 22:31 by jharirba

    advertisement version: 2
    Duplex: full
    ...
   		###дальше идет описание следующего "соседа"



   Комманда show cdp neighbors detail выдает подробную информацию обо всех "соседях". Что бы просмотреть подробную информацию только по одному устройству, достаточно вызвать команду show cdp entry <id соседа> (например, show cdp entry SW0). В подробной информации есть масса "интересной" информации - модель устройства (Platform: cisco 2950), ip адрес (10.7.1.215), версия операционной системы (Version 12.1(22)EA4). Зная ip адрес, можно пройти на этот коммутатор. Ниже представлен пример, как использовать коммутатор в качестве telnet-клиента.


    SW2#telnet 10.7.1.215
    Trying 10.7.1.215 ...Open


    User Access Verification

    Password:
    SW0#
    SW0#sh cdp neighbors
    Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
                      S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone
    Device ID    Local Intrfce   Holdtme    Capability   Platform    Port ID
    SW1          Fas 0/24         161            S       2950        Fas 0/24
    SW2          Fas 0/23         161            S       2950        Fas 0/23
    SW0#
    SW0#
    SW0#exit

    [Connection to 10.7.1.215 closed by foreign host]
    SW2#



   Опишем подробнее, что "произошло" выше. С коммутатора SW2 мы подключились к коммутатору SW0 (10.7.1.215), вызвав команду telnet 10.7.1.215 (такого же эффекта можно добиться, набрав в командной строке просто адрес 10.7.1.215). На коммутаторе SW0 вызвали команду show cdp neighbors, узнали, что к нему подключены два "соседа", один из которых SW2, с него мы пришли на SW0. С помощью команды exit мы вышли из командной строки SW0 и вернулись на коммутатор SW2. Таким образом очень удобно "передвигаться" между устройствами в сети.

   Остальную часть сети изучите самостоятельно.

Наш Спонсор

Наш Спонсор

Начальные данные

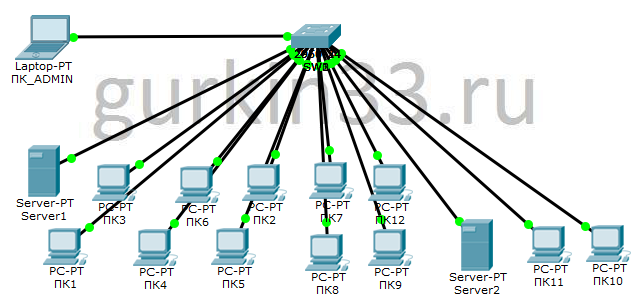

В данной лабораторной работе схема сети не известна.

Все "манипуляции" можно осуществлять только при помощи ПК_ADMIN. Известен адрес одного из коммутаторов в сети - 10.88.1.13, а так же известно, что пароль у всех устройств gurkin33.ru.

Задания

1. Настроить коммутатор SW1
• На порту Fa0/12 предоставить доступ в vlan 77
• На порту Fa0/4 предоставить доступ в vlan 57
• На порту Fa0/3 предоставить доступ в vlan 67
2. Настроить коммутатор SW2
• На порту Fa0/6 предоставить доступ в vlan 87
3. Настроить коммутатор SW3
• На порту Fa0/6 предоставить доступ в vlan 77
• На порту Fa0/4 предоставить доступ в vlan 57
