Удаленное управление Cisco (remote control)

Получить доступ к CLI через консоль.

Отныне вашим главным инструментом будет один из компьютеров, в данной работе это ПК1.

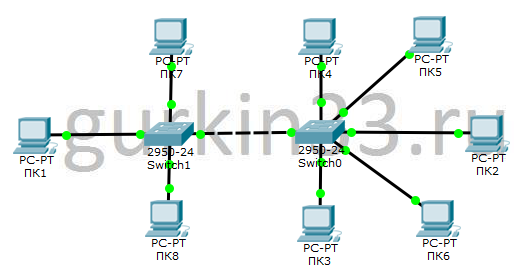

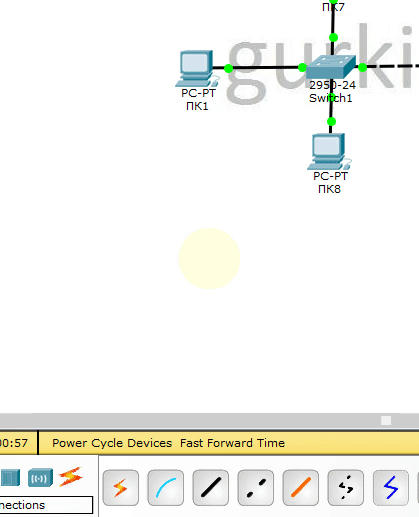

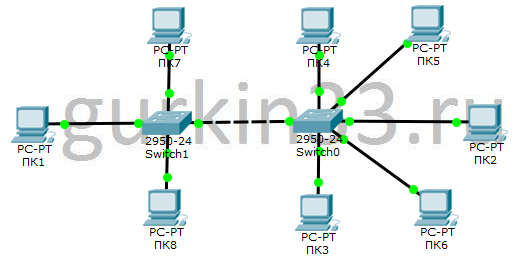

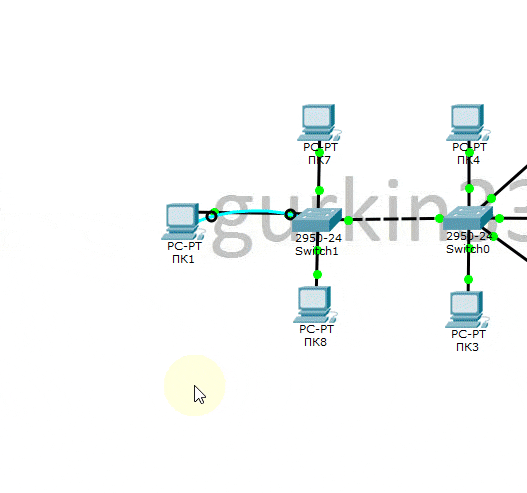

Подключим консольный кабель от ПК1 к Switch1, как это показано на "гифке" (рисунок 2.1).

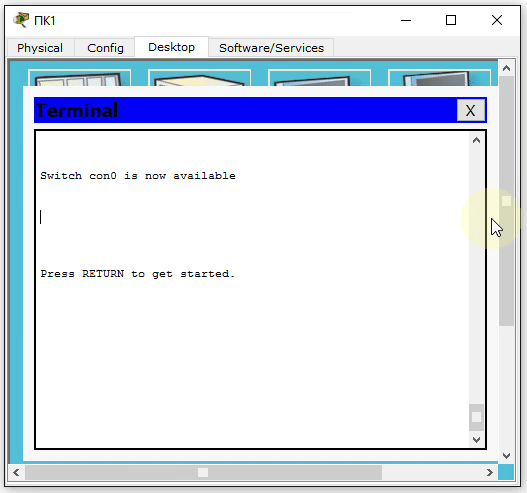

Теперь зайдем на ПК1, вкладка Desktop, там кликаем на Terminal (как пример, в реальной жизни используется putty), оставляем настройки неизменными (настройки передачи бит по консольному кабелю, вдаваться в подробности не буду) и жмем Ok, попадаем в командную строку нашего коммутатора (рисунок 2.2).

Поставить на вход по консоли пароль. Поставить пароль на privilege mode.

Теперь, когда у нас есть доступ к CLI, мы можем перейти к настройке оборудования.

Чтобы поставить пароль на вход по консоли, надо из режима конфигурации зайти в подрежим настройки консоли, при помощи команды line console 0 (не забывайте, что команды можно писать сокращенно!). Далее в этом режиме, установить пароль командой password <пароль> и указать, чтобы его спрашивали при входе командой login (ниже представлен ввод всех команд). Пароль установлен!

Теперь установим пароль на privilege mode (очень часто его называют enable mode). Делается это командой enable password <пароль>, так же можно установить пароль командой enable secret <пароль>. Отличие этих команд в том, что в первом случае пароль хранится в нешифрованном виде, а во втором - в зашифрованном, и если обе команды были установлены, то при входе будет спрашиваться secret.

 Switch>en
 Switch#conf t
 Enter configuration commands, one per line.  End with CNTL/Z.
 Switch(config)#line con 0
 Switch(config-line)#pass gurkin33.ru	###пароль на консоль
 Switch(config-line)#login
 Switch(config-line)#exit
 Switch(config)#enab pass gurkin33.ru	###пароль на privilege mode
 Switch(config)#enab sec gurkin33.ru2	###пароль на privilege mode, хранится в зашифрованном виде, этот пароль будет спрашиваться при входе
 Switch#sh runn		###смотрим "рабочую" конфигурацию
 Building configuration...

 Current configuration : 1659 bytes
 !
 version 12.1
 no service timestamps log datetime msec
 no service timestamps debug datetime msec
 no service password-encryption
 !
 hostname Switch
 !
 enable secret 5 $1$mERr$qpJpeHlwyOsG4444lyoJV.	###зашифрованный пароль на privilege mode
 enable password gurkin33.ru	###пароль на privilege mode
 !
 ...	###часть конфигурации пропущена
 !
 line con 0
  password gurkin33.ru	###пароль доступ по консоли
  login
 !
 line vty 0 4
  login
 line vty 5 15
  login
 !
 !
 end


Давайте проверим удаленный доступ. Выходим из командной оболочки, для этого вызывайте команду exit, пока полностью не выйдете из CLI. Когда вы снова попробуете зайти, система попросит вас ввести пароль, рисунок 2.3 (когда будете вводить пароль, символы отображаться не будут, не пугайтесь - это нормально). После успешного входа в user mode перейдем в privilege. Вводим команду enable, и система снова запрашивает пароль, в моем случае это будет пароль, который я установил на enable secret.

Настроить ip адресацию на коммутаторе.

Для того что бы на коммутатор можно было заходить удаленно, надо задать ему ip адрес. IP адрес задается на "виртуальном" интерфейсе, так называемом Switch Virtual Interface (SVI), подробно об этих интерфейсах мы поговорим, когда будем изучать L3-коммутаторы. SVI создается на определенном VLAN (о них в одной из следущих глав), по умолчанию это VLAN 1. IP адресация в предоставленном файле уже настроена, используется сеть 192.168.10.0/24 (если вы не понимаете, что означает 24, то обратитесь к основам сетевых технологий). Ниже представлен пример конфигурации. Предлагаю установить на SVI ip адрес 192.168.10.2.

 Switch#conf t
 Enter configuration commands, one per line.  End with CNTL/Z.
 Switch(config)#interf
 Switch(config)#interface vlan 1	###переходим в режим конфигурации интерфейса Vlan1 (SVI)
 Switch(config-if)#ip address 192.168.10.2 255.255.255.0	###устанавливаем ip адрес
 Switch(config-if)#no shutdown	###включаем интерфейс

 Switch(config-if)#
 %LINK-5-CHANGED: Interface Vlan1, changed state to up	###информационное сообщение, "интерфейс Vlan1 включился"

 %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up	###информационное сообщение, "интерфейс Vlan1 включился"

 Switch(config-if)#
 Switch(config-if)#exit
 Switch(config)#exit
 Switch#

Проверяем, что интерфейс включился ("поднялся") и установлен правильный ip адрес.

 Switch#show ip interface brief	###очень полезная команда, показывает кратко состояние интерфейсов
 Interface            IP-Address      OK? Method Status    Protocol

 FastEthernet0/1      unassigned      YES manual up        up

 FastEthernet0/2      unassigned      YES manual up        up

 FastEthernet0/3      unassigned      YES manual up        up

 FastEthernet0/4      unassigned      YES manual down      down

 ...

 FastEthernet0/22     unassigned      YES manual down      down

 FastEthernet0/23     unassigned      YES manual down      down

 FastEthernet0/24     unassigned      YES manual up        up

 Vlan1                192.168.10.2    YES manual up        up	###наш виртуальный интерфейс
 Switch#
 Switch#sh interf vlan1	###подробная информация о интерфейсе vlan1
 Vlan1 is up, line protocol is up
   Hardware is CPU Interface, address is 0005.5eca.0021 (bia 0005.5eca.0021)
   Internet address is 192.168.10.2/24
   MTU 1500 bytes, BW 100000 Kbit, DLY 1000000 usec,
      reliability 255/255, txload 1/255, rxload 1/255
   Encapsulation ARPA, loopback not set
   ARP type: ARPA, ARP Timeout 04:00:00
   Last input 21:40:21, output never, output hang never
   Last clearing of "show interface" counters never
   Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
   Queueing strategy: fifo
   Output queue: 0/40 (size/max)
   5 minute input rate 0 bits/sec, 0 packets/sec
   5 minute output rate 0 bits/sec, 0 packets/sec
      1682 packets input, 530955 bytes, 0 no buffer
      Received 0 broadcasts (0 IP multicast)
      0 runts, 0 giants, 0 throttles
      0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
      563859 packets output, 0 bytes, 0 underruns
      0 output errors, 23 interface resets
      0 output buffer failures, 0 output buffers swapped out
 Switch#

Разберем выше представленные команды. Первое что мы сделали, это из конфигурационного режима зашли в подрежим настройки интерфейса Vlan1(если вы не до конца понимаете, что такое виртуальный интерфейс, не переживайте, понимание обязательно придет, продолжайте практиковаться). Познакомились с новыми командами ip address <адрес> <маска> - устанавливает ip адрес и маску (эта команда работает, только с L3-интерфейсами) и no shutdown - включает интерфейс (а команда shutdown выключает интерфейс, мы еще поговорим, о частице no в командах). После того как мы включили интерфейс, появилось два информационных сообщения. Первое говорит, что на физическом уровне интерфейс работает, второе - что интерфейс заработал на канальном уровне и может принимать фреймы.

Команда show ip interface brief показывает в кратком виде состояние всех интерфейсов, а так же установленные ip адреса. Команда show interface <имя интерфейса и номер> позволяет посмотреть более подробную информацию: ошибки на интерфейсе, статистику скорости передачи и т.п.

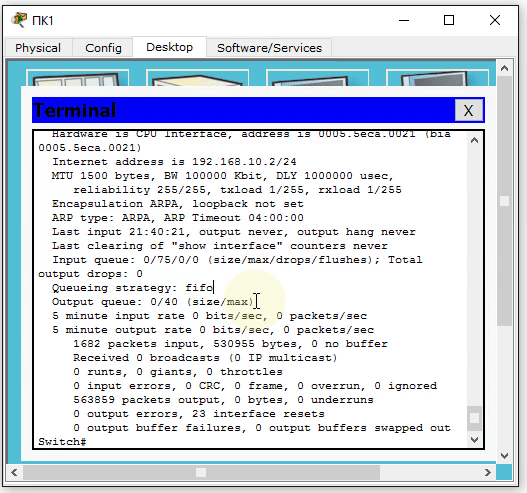

Теперь надо проверить доступность коммутатора с нашего ПК1. Закрываем терминал и открываем "Command Prompt", там вводим команду ping 192.168.10.2 (мы еще ни раз вернемся к команде ping). Все действия можно посмотреть на рисунке 2.4 (ip адрес на ПК1 уже настроен 192.168.10.10). Если первый запрос не увенчается успехом ("Request timed out") - это нормально, т.к. в этот момент устройства ищут друг друга. Если вы запустите команду еще раз, то на все 4 запроса ПК1 получит ответ.

Настроить telnet-server на коммутаторе.

Простейшая настройка telnet-server очень похожа на настройку доступа к консоли, но мы с вами добавим несколько интересных и полезных команд ("простейшая", т.к. для авторизации будет использоваться только пароль, более сложную конфигурацию, с использованием логина/пароля мы рассмотрим позже).

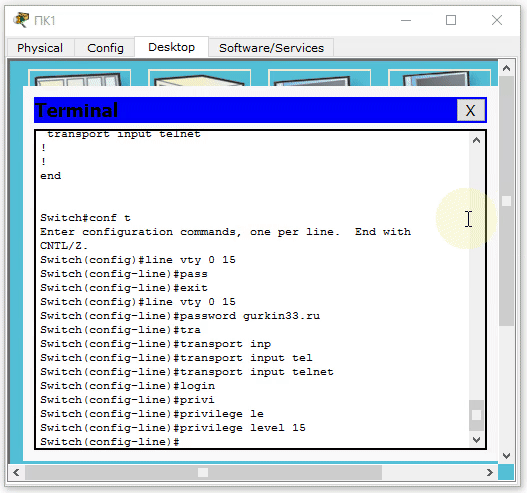

Из конфигурационного режима вызываем команду line vty 0 15 и разберем ее подробнее. vty - Virtual Terminal, 0 15 - диапазон(или кол-во, всего 16) виртуальных терминалов, т.е. мы указываем сколько одновременных сессий может быть установлено (16) и переходим в подрежим настройки всех 16-ти виртуальных терминалов (иными словами, одновременно может подключиться 16 человек, при этом используя пароль, который мы установим далее). Устанавливаем пароль password <пароль>, включаем его использование командой login, указываем что по этим "линиям" будут подключаться telnet-ом transport input telnet, а теперь очень интересная команда privilege level 15 - при подключении к устройству, пользователю будут выдаваться максимальные права, т.е. он сразу будет попадать в privilege mode.

 Switch(config)#line vty 0 15
 Switch(config-line)#password gurkin33.ru
 Switch(config-line)#transport input telnet
 Switch(config-line)#login
 Switch(config-line)#privilege level 15


Подключиться к коммутатору через telnet-client.

На рисунке 2.5 показано, как подключиться к оборудованию используя telnet-client.

Используем встроенный в ПК1 telnet-client, проходили в разделе практика.

Используем комманду hostname SW01

Проходили в разделе практика.

Используем команду write или copy runn start (пробуйте сокращать команды, по жизни пригодится!).

После загрузки подключиться к нему снова и посмотреть "рабочую" конфигурацию sh runn.
