VLAN Trunk Protocol - проприетарный протокол компании Cisco (работает только на cisco-устройствах), предназначенный для динамического распространения базы VLAN-ов на сетевых устройствах.

VTP домен - область, состоящая из одного или нескольких коммутаторов, которые, благодаря vtp, используют одну базу vlan.

Режимы работы VTP

Выставляя режим работы VTP, вы предоставляете коммутатору те или иные права.

  • VTP server - коммутатор может создавать, изменять и удалять VLAN-ы. В этом режиме устройство распространяет информацию о своей базе VLAN, в пределах настроенного домена. Этот режим включен по умолчанию.
  • VTP client - коммутатор не может создавать, изменять и удалять VLAN-ы. В этом режиме устройство слушает сеть на предмет vtp-обновлений и время от времени обновляет базу VLAN.
  • VTP transparent(прозрачный) - коммутатор может создавать, изменять и удалять VLAN-ы. В этом режиме устройство не объявляет и не обрабатывает приходящие vtp-обновления, но при этом все приходящие обновления передаются дальше (вероятно поэтому этот режим называется прозрачным).
  • VTP off - коммутатор может создавать, изменять и удалять VLAN-ы. В этом режиме устройство не объявляет и не обрабатывает приходящие vtp-обновления.
VTP-обновления распространяются только по trunk портам.

Наш Спонсор

Наш Спонсор

Наш Спонсор

Информация

Packet Tracer version: 6.2.0

Рабочий файл: скачать

Версия файла: 1.1

Практика


Начальные данные

В данной практической работе будет использоваться схема сети, которая представлена на рисунке ниже.

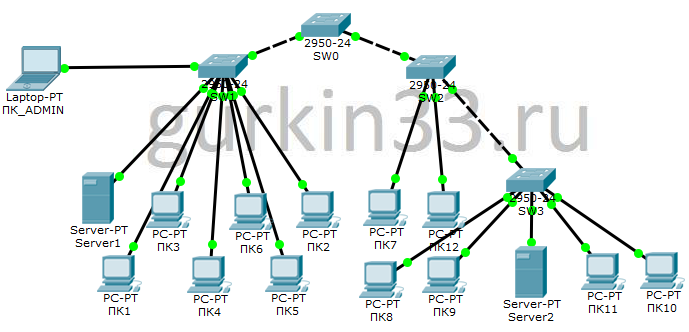

Схема сети для практической работы
Схема сети для практической работы

Предоставлен прямой доступ ко всем коммутаторам, так же есть возможность настраивать их при помощи ПК_ADMIN. Между коммутаторами настроены trunk, разрешающие прохождение всех vlan. Коммутаторы доступны по адресам:

  • SW0 - 10.7.1.15, пароль gurkin33.ru
  • SW1 - 10.7.1.16, пароль gurkin33.ru
  • SW2 - 10.7.1.17, пароль gurkin33.ru
  • SW3 - 10.7.1.18, пароль gurkin33.ru

Цели

  1. Настроить vtp-domen из 4-х коммутаторов.
    • SW0 - server mode
    • SW1 - client mode
    • SW2 - transparent mode
    • SW3 - client mode
  2. Изучить выводы команды show связанные с vtp.
  3. Изменить конфигурацию SW2 на vtp server, изучить как это повлияет на vtp домен.

Выполнение

  1. Настроить vtp-domen из 4-х коммутаторов

    Для начала изучим какие команды доступны для настройки VTP.


     SW0#conf t
     Enter configuration commands, one per line.  End with CNTL/Z.
     SW0(config)#vtp ?
       domain    Set the name of the VTP administrative domain.
       mode      Configure VTP device mode
       password  Set the password for the VTP administrative domain
       version   Set the adminstrative domain to VTP version



    Проблем с пониманием возникнуть не должно. Что бы коммутаторы принадлежали одному и тому же домену, надо что бы у них было одинаковое имя домена и пароль (не обязательный параметр, но желательный). Поменять режим мы можем с помощью команды vtp mode <имя режима>. Так же есть возможность выбрать версию протокола VTP, если ее жестко не установить, то она будет первой, мы же будем устанавливать вторую версию (разницу в версиях придется изучать самостоятельно, их 3).

    Данные, которые будут настроены на всех коммутаторах (вы можете придумать свои):

    • Имя VTP домена - g33
    • Пароль VTP домена - vtpG33

    Настроим коммутатор SW0.


     SW0(config)#vtp domain g33
     Changing VTP domain name from NULL to g33
     SW0(config)#vtp password vtpG33
     Setting device VLAN database password to vtpG33
     SW0(config)#vtp mode server
     Device mode already VTP SERVER.	### "устройство уже в server mode", т.к. это режим по умолчанию
     SW0(config)#vtp version 2
     SW0(config)#



    Аналогично надо настроить остальные коммутаторы, согласно целям этой практической работы. Для ускорения процесса вы можете использовать "копипасты".

    Показать "копипасты"

  2. Изучить выводы команды show связанные с vtp

    Коммутаторы настроены, можно переходить к изучению результатов работы.


     SW0#sh vtp ?
       counters  VTP statistics	###показывает статистику передаваемых сообщений
       password  VTP password	###показывает пароль от vtp домена
       status    VTP domain status	###общая информация о vtp

     SW0#sh vtp status
     VTP Version                     : 2
     Configuration Revision          : 1
     Maximum VLANs supported locally : 255
     Number of existing VLANs        : 5
     VTP Operating Mode              : Server
     VTP Domain Name                 : g33
     VTP Pruning Mode                : Disabled
     VTP V2 Mode                     : Disabled
     VTP Traps Generation            : Disabled
     MD5 digest                      : 0xA6 0x25 0x9B 0x02 0x3C 0x65 0xAD 0x9B
     Configuration last modified by 10.7.1.15 at 3-1-93 00:13:08
     Local updater ID is 10.7.1.15 on interface Vl1 (lowest numbered VLAN interface found)

     SW0#sh vtp password
     VTP Password: vtpG33



    С помощью команды show vtp status, мы можем посмотреть какая версия vtp используется (2), какой режим используется на данном устройстве (server), имя vtp домена (g33), кол-во vlan на этом устройстве(5), когда и кем последний раз изменялась база vlan. Это важно, поэтому разберем подробнее. 10.7.1.15 - в понятии vtp, просто id устройства в vtp домене (строчкой ниже можно увидеть, что этот локальный id, принадлежит SW0) и дата 3-1-93 00:13:08 (время не настраивал, поэтому 3-е января 1993).

    Вызовем команду show vtp status на коммутаторе SW3.


     SW3#sh vtp status
     VTP Version                     : 2
     Configuration Revision          : 1
     Maximum VLANs supported locally : 255
     Number of existing VLANs        : 5
     VTP Operating Mode              : Client
     VTP Domain Name                 : g33
     VTP Pruning Mode                : Disabled
     VTP V2 Mode                     : Disabled
     VTP Traps Generation            : Disabled
     MD5 digest                      : 0xA6 0x25 0x9B 0x02 0x3C 0x65 0xAD 0x9B
     Configuration last modified by 10.7.1.15 at 3-1-93 00:13:08



    Важная информация, конфигурация последний раз была изменена устройством с id 10.7.1.15, как мы уже выяснили, это id SW0.

    Теперь добавим несколько VLAN на коммутатор SW0 (на коммутаторах vtp client создавать vlan-ы нет возможности).


     SW0#conf t
     Enter configuration commands, one per line.  End with CNTL/Z.
     SW0(config)#vlan 77
     SW0(config-vlan)#name managerDep
     SW0(config-vlan)#vlan 122
     SW0(config-vlan)#name itDep
     SW0(config-vlan)#vlan 42
     SW0(config-vlan)#name voipNet
     SW0(config-vlan)#exit
     SW0(config)#exit
     SW0#
     SW0#sh vtp status
     VTP Version                     : 2
     Configuration Revision          : 7
     Maximum VLANs supported locally : 255
     Number of existing VLANs        : 8
     VTP Operating Mode              : Server
     VTP Domain Name                 : g33
     VTP Pruning Mode                : Disabled
     VTP V2 Mode                     : Disabled
     VTP Traps Generation            : Disabled
     MD5 digest                      : 0x0F 0x69 0xA3 0x8F 0xB2 0x3C 0x34 0x6C
     Configuration last modified by 10.7.1.15 at 3-1-93 00:54:45
     Local updater ID is 10.7.1.15 on interface Vl1 (lowest numbered VLAN interface found)



    Посмотрим как изменилась конфигурация на SW3.


     SW3#sh vtp status
     VTP Version                     : 2
     Configuration Revision          : 7
     Maximum VLANs supported locally : 255
     Number of existing VLANs        : 8
     VTP Operating Mode              : Client
     VTP Domain Name                 : g33
     VTP Pruning Mode                : Disabled
     VTP V2 Mode                     : Disabled
     VTP Traps Generation            : Disabled
     MD5 digest                      : 0x0F 0x69 0xA3 0x8F 0xB2 0x3C 0x34 0x6C
     Configuration last modified by 10.7.1.15 at 3-1-93 00:54:45
     SW3#sh vlan

     VLAN Name                             Status    Ports
     ---- -------------------------------- --------- -------------------------------
     1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                     Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                     Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                     Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                     Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                     Fa0/21, Fa0/22, Fa0/23
     42   voipNet                          active
     77   managerDep                       active
     122  itDep                            active
     1002 fddi-default                     act/unsup
     1003 token-ring-default               act/unsup
     1004 fddinet-default                  act/unsup
     1005 trnet-default                    act/unsup


    Обратите внимание на строчку "Configuration Revision : 7" (номер ревизии), изначально она была равна 1. Эта строчка фиксирует изменения в базе vlan. Каждый раз, когда база vlan на SW0 изменяется, изменяется и "номер ревизии". Следует так же обратить внимание, что это значение влияет на обработку приходящих обновлений. Если в пришедшем обновлении "номер ревизии" меньше, уже имеющегося на устройстве, то это обновление не применяется.

    Как можно видеть, в коммутаторе SW3 обновилась база vlan, сразу после добавления их на SW0. Теперь осталось назначить порты определенным vlan.

    Важно понимать, что vtp только распространяет базу vlan по всем коммутаторам внутри vtp домена. Определять принадлежность порта к vlan должен администратор, самостоятельно на каждом коммутаторе.

  3. Изменить конфигурацию SW2 на vtp server, изучить как это повлияет на vtp домен

    Суть этого задания показать самую частую ошибку, которая происходит при использовании vtp - когда коммутатор настраивался отдельно от сети, а после его подключили с большим "номером ревизии".

    Подключимся к коммутатору SW2 при помощи консоли, далее выключим на нем порты Fa0/23 и Fa0/24 (транки к SW0 и SW3). Настроим vtp аналогично как на SW0 и создадим несколько vlan так, что бы "номер ревизии" был больше, чем у SW0.


     SW2(config)#interf range fastEthernet 0/23-24	###range позволяет настраивать несколько интерфейсов одновременно
     SW2(config-if-range)#shutdown
     SW2(config-if-range)#exit
     SW2(config)#vtp domain g33
     SW2(config)#vtp mode server
     SW2(config)#vtp password vtpG33
     SW2(config)#vtp version 2
     SW2(config)#vlan 11
     SW2(config-vlan)#name Kill
     SW2(config-vlan)#vlan 22
     SW2(config-vlan)#name ALL
     SW2(config-vlan)#vlan 33
     SW2(config-vlan)#name VLANS
     SW2(config-vlan)#vlan 44
     SW2(config-vlan)#name NOW
     SW2(config-vlan)#vlan 55
     SW2(config-vlan)#name F*CK_YEAH
     SW2(config-vlan)#exit
     SW2(config)#exit
     SW2#
     SW2#sh vtp st
     VTP Version                     : 2
     Configuration Revision          : 11
     Maximum VLANs supported locally : 255
     Number of existing VLANs        : 10
     VTP Operating Mode              : Server
     VTP Domain Name                 : g33
     VTP Pruning Mode                : Disabled
     VTP V2 Mode                     : Enabled
     VTP Traps Generation            : Disabled
     MD5 digest                      : 0x95 0xC7 0xA6 0xF6 0x9B 0xFA 0x22 0x2F
     Configuration last modified by 10.7.1.17 at 3-1-93 00:01:18
     Local updater ID is 10.7.1.17 on interface Vl1 (lowest numbered VLAN interface found)
     SW2#



    Теперь включаем порты Fa0/23 и Fa0/24 на SW2 и посмотрим как это отразится на остальных устройствах.


     SW2(config)#interf range fastEthernet 0/23-24
     SW2(config-if-range)#no shut



     SW0#sh vtp st
     VTP Version                     : 2
     Configuration Revision          : 11
     Maximum VLANs supported locally : 255
     Number of existing VLANs        : 10
     VTP Operating Mode              : Server
     VTP Domain Name                 : g33
     VTP Pruning Mode                : Disabled
     VTP V2 Mode                     : Disabled
     VTP Traps Generation            : Disabled
     MD5 digest                      : 0x95 0xC7 0xA6 0xF6 0x9B 0xFA 0x22 0x2F
     Configuration last modified by 10.7.1.17 at 3-1-93 00:01:18
     Local updater ID is 10.7.1.15 on interface Vl1 (lowest numbered VLAN interface found)
     SW0#sh vlan

     VLAN Name                             Status    Ports
     ---- -------------------------------- --------- -------------------------------
     1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                     Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                     Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                     Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                     Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                     Fa0/21, Fa0/22
     11   Kill                             active
     22   ALL                              active
     33   VLANS                            active
     44   NOW                              active
     55   F*CK_YEAH                        active
     1002 fddi-default                     act/unsup
     1003 token-ring-default               act/unsup
     1004 fddinet-default                  act/unsup
     1005 trnet-default                    act/unsup



    Vlan-ов 42 (voipNet), 77 (managerDep), 122 (itDep) больше нет! И их никак не вернуть! Так как у SW2 "номер ревизии" был больше, все коммутаторы, принимая обновления от него, перезаписали свои базы vlan (удалили старые, добавили новые). Будьте аккуратны при использовании этого протокола.

Наш Спонсор

Наш Спонсор

Наш Спонсор

Информация

Packet Tracer version: 6.2.0

Рабочий файл: скачать

Версия файла: 1.1

Лабораторка


Начальные данные

В данной лабораторной работе будет использоваться схема сети, которая представлена на рисунке ниже.

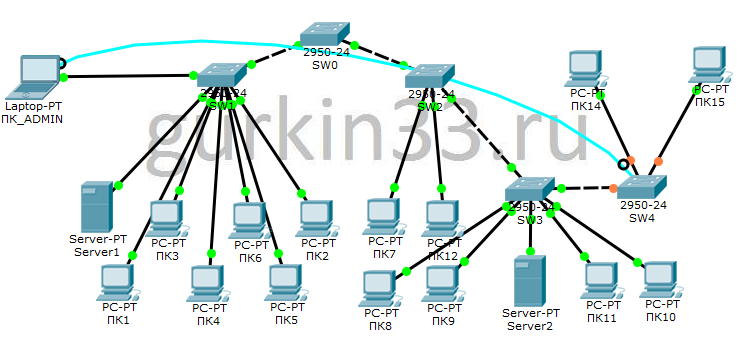

Схема сети для лабораторной работы
Схема сети для лабораторной работы

В сущестующую, рабочую сеть добавили новый коммутатор SW4. В сети развернут vtp домен, его параметры:

  • Имя домена - g33Global
  • Пароль - bestSudent

Все настройки следует производить при помощи ПК_ADMIN. Рабочие коммутаторы доступны по следующим адресам:

  • SW0 - 10.7.1.15, пароль gurkin33.ru
  • SW1 - 10.7.1.16, пароль gurkin33.ru
  • SW2 - 10.7.1.17, пароль gurkin33.ru
  • SW3 - 10.7.1.18, пароль gurkin33.ru

Задания

  1. Настроить коммутатор SW4
    • Установить локальное имя SW4
    • Настроить trunk между SW4 и SW3
    • Добавить в существующий vtp домен. Проверить локальную базу vlan.
  2. Предоставить ПК14 доступ в vlan9
  3. Предоставить ПК15 доступ в vlan7
  4. Проверить доступность ПК14<->Server1(10.21.11.26) и ПК15<->Server2(10.33.11.17). Компьютеры уже настроены, надо только проверить доступность.
